氣動U型蝶閥
-口徑：DN50~DN300
-連接標準：PN10/16, ANSI150, DIN16, JIS10K, 16K
-工作溫度：-15~150℃
-工作壓力：PN1.0~2.0
-閥體材質：球墨鑄鐵
-閥板材質: 碳鋼、SS304、SS316、拋光板
-密封材質：EPDM, PTFE
-介質：強酸，強堿，飼料等
-驅動方式：氣動
訂購熱線：400-669-8805
立即咨詢- 產品簡介
- 產品參數
U型法蘭蝶閥采用的是三維偏心原理設計，使密封面的空間運動軌跡達到理想化，密封面相互之間無磨擦、無干涉、加之密封材料選擇得當，從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
采用上裝式結構，在高壓、大口徑條件下減少了閥體自身的連接螺栓，增強了閥門的可靠性且能克服系統自重對閥門正常工作的影響。結構簡單，通用互換性好，維修拆卸方便，閥桿密封不易變型，避免了閥桿泄露，閥座密封面與靠背為一體，減少了閥座的變形量。
其特點是開啟力矩小，靈活方便，省力節能。 三維編心結構，使蝶板越關越緊，其密封性能可靠，達到無泄漏。耐高壓、耐腐蝕、耐磨損、使用壽命長等。

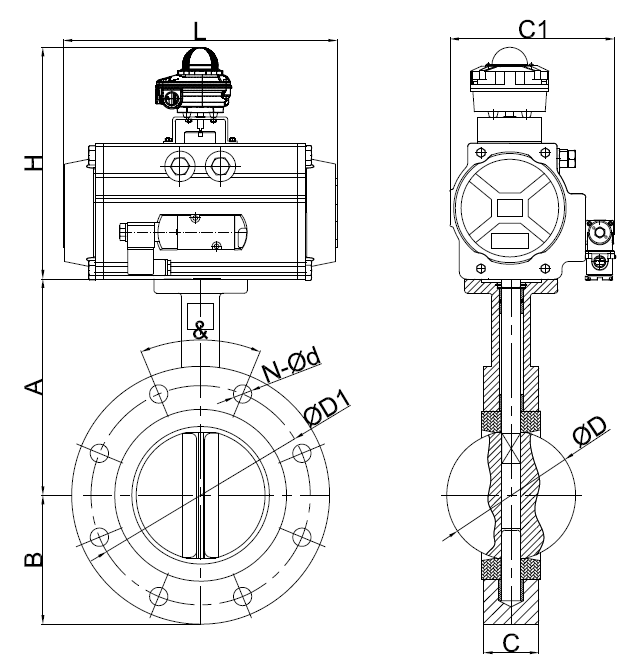

氣動U型蝶閥外形圖：

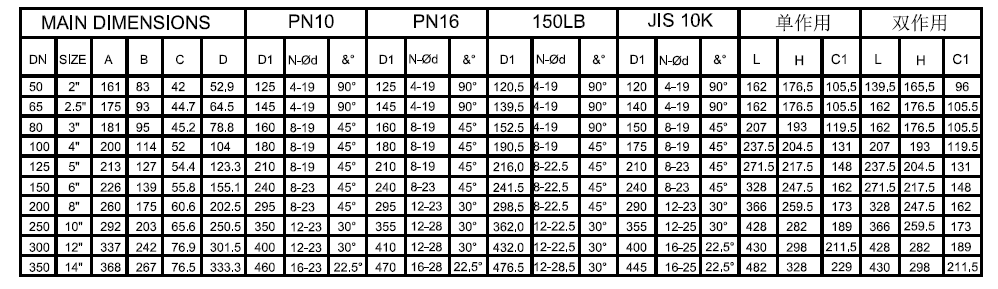

氣動U型蝶閥尺寸表：
